产品信息

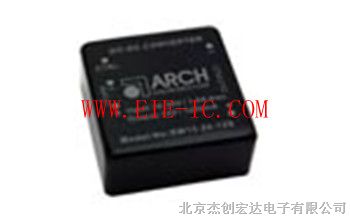

ST10-24F-15S
ARCH ST10-24F-15S
DC-DC转换器模块
ST10系列
10W
ST10-24F-15S特点
1.97×1.0×0.425英寸标准尺寸
六面屏蔽，黑色阳极氧化处理铝与非导电基地
工作温度：-25-70度
2:1和4:1宽输入范围
稳压输出
低纹波和噪声
远程开/关控制（可选）
螺丝端子可选
通过CE和UL安全
ST10-24F-15S规范
1， 所有规格标称输入电压有效，满载和+25°C后的热身时间，除非另有说明。
0.1U 50V / / 47U 50V陶瓷帽2.Measured。交叉输出
模型
|
单输出模式 |
输出电流 |
输入范围 |
输出电压 |
效率 |
|
ST10-12-3.3S |
2000 |
9-18VDC |
3.3 |
69 |
|
ST10-12-5S |
2000 |
9-18VDC |
5 |
75 |
|
ST10-12-12S |
830 |
9-18 VDC |
12 |
76 |
|
ST10-12-15S |
670 |
9-18VDC |
15 |
74 |
|
ST10-12-24S |
420 |
9-18 VDC |
24 |
81 |
|
ST10-24-3.3S |
2000 |
18-36 VDC |
3.3 |
69 |
|
ST10-24-5S |
2000 |
18-36 VDC |
5 |
75 |
|
ST10-24-12S |
830 |
18-36 VDC |
12 |
76 |
|
ST10-24-15S |
670 |
18-36 VDC |
15 |
74 |
|
ST10-24-24S |
420 |
18-36 VDC |
24 |
81 |
|
ST10-48-3.3S |
2000 |
36-75VDC |
3.3 |
69 |
|
ST10-48-5S |
2000 |
36-75VDC |
5 |
75 |
|
ST10-48-12S |
830 |
36-75VDC |
12 |
76 |
|
ST10-48-15S |
670 |
36-75VDC |
15 |
74 |
|
ST10-48-24S |
420 |
36-75VDC |
24 |
81 |
|
ST10-24F-3.3S |
2000 |
9-18VDC |
3.3 |
69 |
|
ST10-24F-5S |
2000 |
10-40VDC |
5 |
75 |
|
ST10-24F-12S |
830 |
10-40 VDC |
12 |
75 |
|
ST10-24F-15S |
670 |
10-40VDC |
15 |
75 |
|
ST10-24F-24S |
2000 |
10-40 VDC |
24 |
70 |
|
ST10-48F-5S |
2000 |
18-75VDC |
5 |
77 |
|
ST10-48F-12S |
830 |
18-75 VDC |
12 |
78 |
|
ST10-48F-15S |
670 |
18-75VDC |
15 |
78 |
ST10-24F-15S双输出模式
|
型号 |
输出电流 |
输入范围 |
输出电压 |
效率 |
|
ST10-24F-5D |
±1000 |
10-40VDC |
±5 |
75 |
|
ST10-24F-12D |
±415 |
10-40VDC |
±12 |
75 |
|
ST10-24F-15D |
±333 |
10-40VDC |
±15 |
75 |
|
ST10-48-5D |
±1000 |
18-75 VDC |
±5 |
75 |
|
ST10-48-12D |
±415 |
18-75 VDC |
±12 |
77 |
|
ST10-48-15D |
±333 |
18-75 VDC |
±15 |
77 |
特性 条件
电压范围 2:1的范围： 9-18 VDC
18-36 VDC
36～75 VDC
4:1的范围： 10-40 VDC
18-75 VDC
ST10-24F-15S输出规格
特性 条件
输出功率 10W（）
电压精度 单：±2％
双：±2％
负荷（满载） 0%至3%
ARCH电源模块 线路调整 单：±0.5％
双：±0.5％
负载调整率 单：±1％
双：±1％
纹波（20MHz带宽） <0.2％输出电压+40 mV的
12S，15S：100MV（VP-P）
温度系数 ±0.02％/°C（值）
短路保护 电流限制，自动恢复
ST10-24F-15S一般规格
特性 条件
开关频率 300K赫兹（典型值）
隔离电压（输入输出） 1600 VDC（至少）
工作温度 -25°C至+70°C（2:1范围：在满载/ 4:1范围：具有降容）
储藏温度 -55°C至+105°C
湿度 相对湿度95％（）
物理规格
特性 条件
外形尺寸（公差±0.5） 50.1X25.4×10.8毫米
1.97×1.0×0.425英寸
ARCH电源模块 重量 32克
外壳材料 五面屏蔽，黑色阳极氧化处理铝与非导电基地
