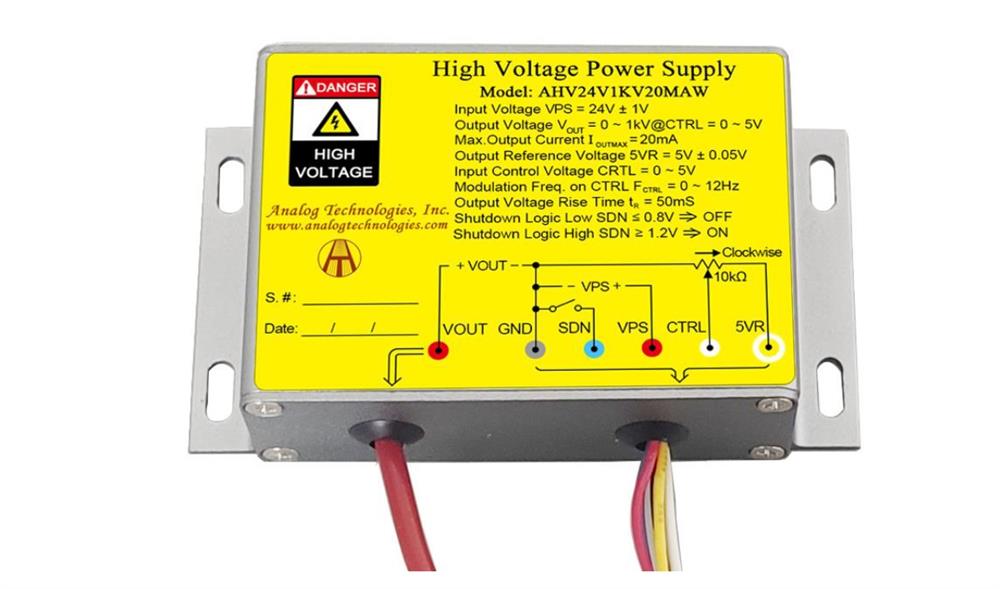

通过将CTRL端口连接到POT（电位计）的中心抽头，或由0V至5V的交流信号调制，可以将高压输出设置为0V至1kV之间的恒定值，输出电压等于输入控制电压的200倍：VVOUT=200×VCTRL。

负载AHV24V1KV20MAW高压电源VOUT4GNDVPCCTRL5VSDN563224VIVOUTIVPS10kΩ。将输出设置为恒压负载AHV24V1KV20MAW高压电源VOUT4GNDDVPSCTRL5VSDN56312AS信号24V0~5VIVUTIVE。

交流信号源调制输出请注意，调制信号的低频率必须≤12Hz，取值范围必须为0V≤VCTRL≤5V。CTRL的等效输入电路如所示。VCCR2R3C2C1U1ACTRLADJU1BR11uF10k2uF10k100k。

CTRL端口的等效电路关闭AHV24V1KV20MAW，将SDN引脚下拉至<0.8V；要打开它，请保持SDN引脚未连接或将其拉到1.2V以上。SDN引脚上允许的电压为5V。
