ST20-48-5S

ARCH ST20-48-5S

DC-DC转换器模块

ST20系列

20W

ST20-48-5S物理规格

特性                             条件

外形尺寸（公差±0.5）             50.1X25.4×10.8毫米

                                 1.97×1.0×0.425英寸

重量                             32克

外壳材料                         六面屏蔽，黑色阳极氧化处理铝与非导电基地

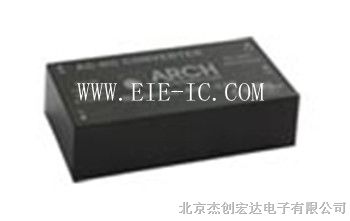

ST20-48-5S模型

ST20-48-5S特点

1.97×1.0×0.425英寸标准尺寸

六面屏蔽，黑色阳极氧化处理铝与非导电基地

工作温度：-25-70度

包装：模块，螺丝端子

 2:1输入范围

同步整流拓扑

稳压输出

低纹波和噪声

远程开/关控制（可选）

螺丝端子可选

通过CE和UL安全

ST20-48-5S规范

1，       所有规格标称输入电压有效，满载和+25°C后的热身时间，除非另有说明。
0.1U 50V / / 47U 50V陶瓷帽2.Measured。交叉输出

特性                             条件

电压范围                       2:1的范围：    18-36VDC

                                              36-75VDC

输出规格

特性                              条件

ARCH电源模块 输出功率                           20W（）

电压精度                           单：±2％

负荷（满载）

 线路调整                          单：±0.5％

负载调整率                         单：±1％

 纹波（20MHz带宽）              110mV的（VP-P）

温度系数                          ±0.02％/°C（值）

 短路保护                         电流限制，自动恢复

一般规格

特性                               条件

开关频率                         400K赫兹（典型值）

隔离电压（输入输出）             1600 VDC（至少）

工作温度                        -25°C至+70°C

储藏温度                         -55°C至+105°C
